产品描述

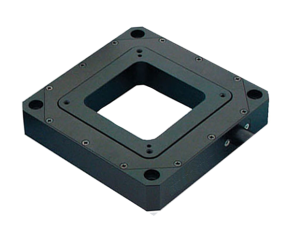

PK1H100-030U系列X向压电扫描台是采用压电陶瓷驱动的一维并联压电纳米定位扫描台，压电扫描台内部使用无摩擦及空回的柔性铰链并联导向机构，柔性导向系统具有超高的导向精度，且具有柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。
压电扫描台内置精密位移传感器进行全闭环的位置反馈，确保了压电扫描台具有极佳的运动控制精度，定位精度、分辨率和稳定性。
压电扫描台内部采用并联式结构设计，结构紧凑，所有促动器作用在同一个移动台面上，可同时实现多轴运动且每轴具有相同的动态性。具有更轻的质量，更低的惯量和更高的动态性。中空式设计，且中央通孔较大，可更好的适用于显微及扫描系统中。
产品特性
—X位移：30μm（闭环）
—中孔尺寸：50mmx50mm
—并联直驱结构设计
—超快响应时间、超高动态应用
选配功能
—可定制转接装置、可定制中心孔径大小
—可选PZT&Sensor连接器及线缆长度
—可选配闭环(SGS) 位置反馈系
—可选配XY轴运动
应用领域
—扫描显微镜
—超分辨率显微镜
—掩模、晶圆定位
—干涉测量、测量技术
—显微纳米操纵

结构原理                                               堆叠形式                                                典型应用

PK1H100-030U系列技术参数
